개요
부구식압력계는 압축공기나 질소를 압력원으로 하고 정밀부구가 작업상태에 있을 때의 구체하부의 압력작용면적을 부구의 유효면적으로 하는 일종의 기동부하식압력계이다.
제품 정보
개요

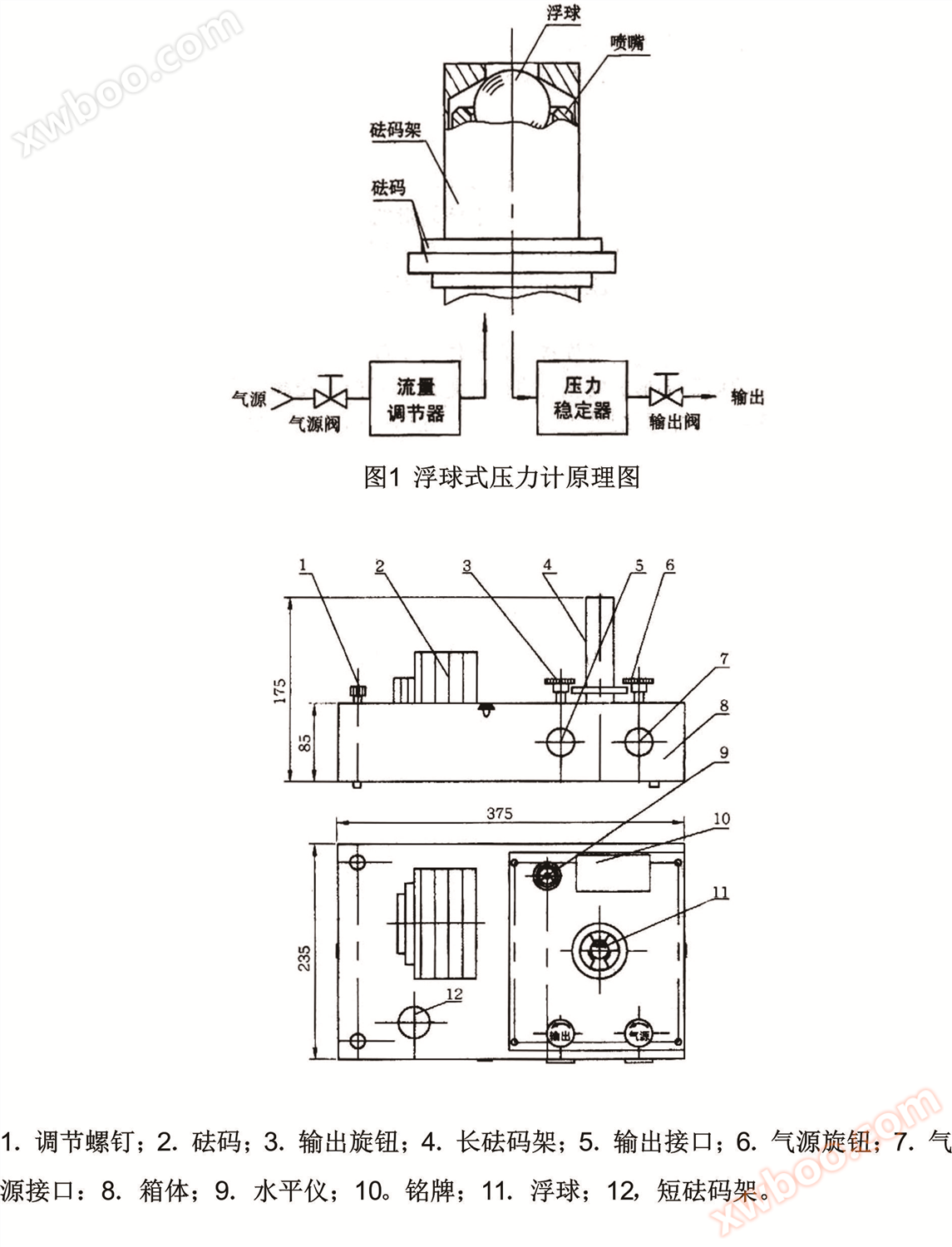

부구식압력계는 압축공기나 질소를 압력원으로 하고 정밀부구가 작업상태에 있을 때의 구체하부의 압력작용면적을 부구의 유효면적으로 하는 일종의 기동부하식압력계이다.다음 그림에서 볼 수 있듯이, 정밀 부구는 통 모양의 노즐 내부에 놓여 있으며, 전용 분동은 분동대를 통해 구체의 꼭대기에 작용하고, 노즐 내의 기압은 구체 하부에 작용하여 부구가 노즐 안에서 떠다니게 한다.이미 질량의 전용 분동이 발생하는 중력과 기압의 작용력이 균형을 이루면 부구식 압력계는 안정적이고 정확한 압력값을 출력한다.
세부 매개변수
Y047형 부구 압력계 기술 파라미터 | |
프로젝트 |
매개변수 |
출력 압력 범위(MPa) |
0.001～0.25 |
정밀도 등급(%) |
±0.05 |
작동 온도(℃) |
15～30 |
온도계수( /℃) |
1.7×10-5 |
정격 기원 압력(MPa) |
0.5 |
최고 기원 압력(MPa) |
0.7 |
최저 기원 압력(MPa) |
출력 압력의1.5배 (미만)0.3MPa현재0.3MPa） |
정격 기원 압력 시 가스 소모량(l/h) |
≤150 |
폼 팩터 크기(mm) |
380×240×260 |
무게(kg) |
≈15 |
Y047형 부구 압력계 표준 분동 | ||
분동 이름 |
분동의 표지(MPa) |
표준 수량(개) |
표준 분동 |
0.05 |
4 |
0.02 |
1 |
|
0.01 |
2 |
|
0.005 |
1 |
|
0.002 |
1 |
|
0.001 |
2 |
|
짧은 분동 틀 |
0.001 |
1 |
장분동틀 |
0.005 |
1 |
Y055형, Y055A형 부구압력계 표준분동 |
||||
분동 이름 |
분동의 표지(MPa) |
표준 수량(개) |
||
Y055유형 |
Y055A유형 |
|||
표준 분동 |
0.05 |
11 |
7 |
|
0.02 |
1 |
1 |
||
0.01 |
2 |
2 |
||
0.005 |
1 |
1 |
||
장분동틀 |
0.005 |
1 |
1 |
|
Y055형, Y055A형 부구 압력계 기술 파라미터 |
|||
프로젝트 |
매개변수 |
||
Y055유형 |
Y055A유형 |
||
출력 압력 범위(MPa) |
0.005～0.6 |
0.005～0.4 |
|
정밀도 등급(%) |
±0.05 |
||
작동 온도(℃) |
15～30 |
||
온도계수( /℃) |
1.7×10-5 |
||
정격 기원 압력(MPa) |
0.9 |
0.6 |
|
최고 기원 압력(MPa) |
1 |
||
최저 기원 압력(MPa) |
출력 압력의1.5배 (미만)0.3MPa현재0.3MPa） |
||
정격 기원 압력 시 가스 소모량(l/h) |
≤300 |
||
폼 팩터 크기(mm) |
380×240×260 |
||
무게(kg) |
≈15 |
≈12 |
|
