개요

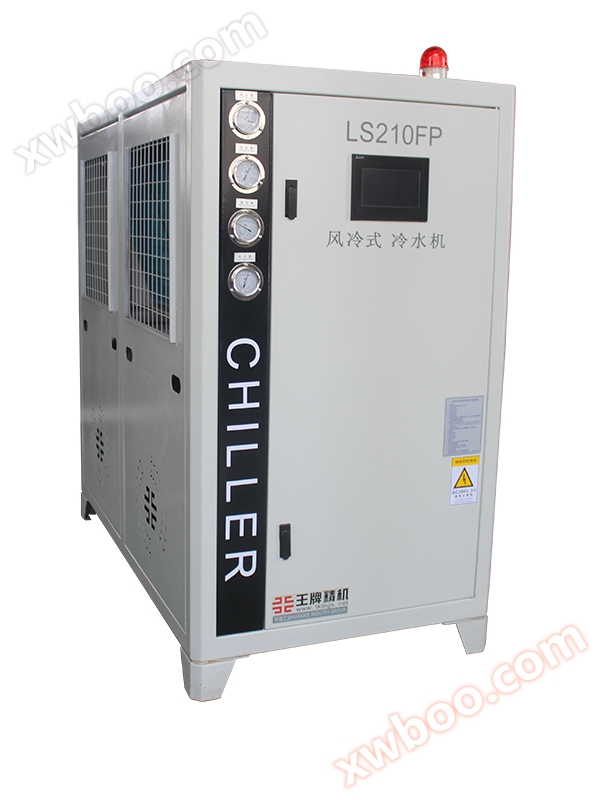

와선식 풍냉수기
제품 정보
기능 특징/ product function
와선식 풍냉수기
-
기본 기능
- •유럽과 미국, 일본의 수입 압축 기수를 채용하다.
- •내동관은 무산소 용접법을 채택한다.
- •SUS304 스테인리스 스틸 물탱크 사용
- •컴퓨터 PC 보드 자체 최적화 마이크로프로세서 또는 터치스크린 PLC
- •고효율 콘덴서 및 증발기로 소스 30% 이상 절감
- •슈나이더 LG 지멘스 등 수입 부품 채택
- •안전 보호 및 고정 디스플레이 시스템 완벽, 수리, 보증 필요 없음 전문 인력 8HP 이상 모두 두 그룹 또는 두 그룹 이상 압축기 사용, 단독 또는 공동 사용 가능
-
옵션 기능
- •RS485 통신, 자동화된 관리
- •PLC 제어, 신뢰성 및 간섭 방지
- •수냉냉수기 전기 제어장, 파이프라인 폭발 방지 설계
보안 시스템/ product system
- 하나 온도 이상 순환수 온도 너무 낮음 경보
- 둘 위상 검사 펌프, 압축기 반전 방지
- 셋 압력 검사 냉매 시스템 압력 상태
- 사 과부하 보호 열 계전기 보호 압축기
- 다섯 과열 보호 내부 보호기 보호 압축기
- 여섯 펌프 과부하 계전기 보호 펌프
- 일곱 수위 모니터링 로우 워터마크 경고 표시
- 여덟 전원 공급 장치 단락 공기 스위치 정전 보호
- 브랜드 주재료 안전 내구성
- 지능형 온도 제어 안정적인 작동
- 원활한 발열 에너지 절약 및 배출 감소
- PCL 제어 원격 관리
제품 원리도/ product principle
제품 매개변수/ product parameter
| 표준 공기 냉각 냉수기 규격 파라미터 | ||||||||||
| 유형 모델 | LS202F | LS203F | LS205F | LS210F | LS215F | LS220F | LS230F | LS240F | LS260F | |
| 매개변수 ltem | ||||||||||
| 표준 냉방량 Nominal cooling capacity |
Kcal/h 50HZ/60HZ |
8127 | 13046 | 26092 | 39749 | 55040 | 79309 | 110080 | ||
| 9752 | 15655 | 31311 | 47699 | 66048 | 95171 | 132096 | ||||
|
KW 50HZ/60HZ |
9.45 | 15.17 | 30.34 | 46.22 | 64 | 92.22 | 128 | |||
| 11.34 | 18.2 | 36.41 | 55.46 | 76.8 | 110.66 | 153.6 | ||||
| 총 전력 입력 Total input power |
KW | 3.26 | 5.23 | 9.87 | 15.06 | 21.56 | 30.76 | 42.4 | ||
| 전원 공급 장치 Power |
3HP 380V 50HZ(200V/220V/415V/460V 50HZ/60HZ) | |||||||||
| 냉각제 Refrigerant |
이름 Type |
R407C(R134a/R407C) | ||||||||
| 제어 방법 Control method |
모세관 Capillary |
외평형식 열팽창밸브 Expansion valve |
||||||||
| 압축기 Compressor |
유형 Type |
완전 폐쇄 와선(피스톤) Hermetic scroll type（piston type） | ||||||||
| 전원 파워(kw) | 2.7 | 4.1 | 8.2 | 12.46 | 17.8 | 24.92 | 35.6 | |||
| 응축기 Condenser |
유형 Type |
고효율 자동 커버 알루미늄 날개 편식 + 저소음 외전 서브 송풍기 Finned copper tube+low noise outer rotor fan | ||||||||
| 송풍기 전력(KW) Power |
0.19 | 0.38 | 0.92 | 1.1 | 1.56 | 1.84 | 2.8 | |||
| 냉각 풍량 (m3/h） Cooling air flow |
3000 | 5000 | 10000 | 15000 | 20000 | 30000 | 40000 | |||
| 증발기 Evaporator |
유형 Type |
물탱크 튜브(건식 셸 튜브식) Water tank with coil(shell and tube) | ||||||||
| 냉동수량(m3/h) Chilled water flow |
1.63 | 2.62 | 5.23 | 7.97 | 11.03 | 15.9 | 22.7 | |||
| 1.96 | 3.14 | 6.28 | 9.56 | 13.24 | 19.08 | 26.48 | ||||
| 물탱크 용량 (L) Tank volume |
50 | 60 | 200 | 300 | 350 | 460 | 580 | |||
| 출입관 지름 Inlet/outlet pipe caliber |
1″ | 1″ | 1-1/2″ | 2″ | 2″ | 2-1/2″ | 3″ | |||
| 펌프 Water pump |
전원 파워(kw) | 0.37 | 0.75 | 0.75 | 1.5 | 2.2 | 4 | 4 | ||
| 양정 Lift(m) |
20 | 20 | 20 | 20 | 20 | 22 | 22 | |||
| 보안 Safety protection |
압축기 과열 보호, 과류 보호, 고저 압력 보호, 초온 보호, 유량 보호, 서열 / 결핍 보호, 배기 과열 보호, 냉동 보호 | |||||||||
| 비표준 맞춤형 풍냉수기 상자식 기본 매개 변수표 Parameter table of industrial water chiller |
||
| 제품 매개변수 | 단위 | 매개변수 값 |
| 제어 시스템 | 액정 디스플레이 터치스크린 디스플레이 디지털 튜브 디스플레이 | |
| 회로 시스템 | 슈나이더 LG 지멘스 접촉기 과부하 | |
| 온도 제어 프로그램 | 선택 디스플레이 설정 온도 입수 온도 출수 온도 | |
| 온도 제어 범위 | ℃ | 5～35℃ |
| 온도 조절 범위 | ℃ | PID ±0.05℃(±0.01℃ 맞춤형) |
| 냉동 시스템 | 냉방량 정확하게 계산 KCAL/H | |
| 압축기 선택 | KW | 3HP~60HP(멀티팩) |
| 압축기 브랜드 | 댄버스 파나소닉 휠 | |
| 냉매 사용 | R22 R407C R410A | |
| 추가 선택 | 열기 방통 밸브 액관 전자기 밸브 시액경 가스 봉유 봉인 선택 | |
| 응축 시스템 | 셸 파이프식 탈부착 덮개 동관은 지느러미 무늬식 방열 모드를 채택한다 | |
| 증발 시스템 | 미국 ALCO 또는 동급 브랜드 팽창밸브 모세관 건조필터 | |
| 증발기 | 셸관 304 스테인리스강 또는 구리 물탱크식 316L 판교환 | |
| 순환 시스템 | 유량 압력 선택 파이프라인 재료(아연도금 PPR 스테인리스강) 선택 | |
| 파이프라인 재료 | 파이프라인 재료 (아연도금 PPR 스테인리스 스틸) 유량 스위치 옵션 | |
| 펌프 전력 | HP | 0.5HP～10HP |
| 펌프 브랜드 | 남부 리오 링소 그랜푸 스테인리스강 다단계 펌프 | |
| 인터페이스 크기 | DN | DN15~DN80 또는 다진다출 스테인리스강 밸브 옵션 |
| 냉각 배관 | DN | DN15--DN25 |
| 전체 크기 | MM | 고객 현장 요구 사항에 따라 맞춤형 구성 가능 |
| 설명 |
1.60P는 얼음물 탱크를 외부에 배치해야 하며, 40P 이상은 내부 순환 펌프, 외부 순환 펌프를 선택할 수 있다. 2. 증발기는 316L 판으로 교체하여 내부 순환 펌프 펌프, 외부 순환 펌프를 선택할 수 있다. |
|
-
