개요

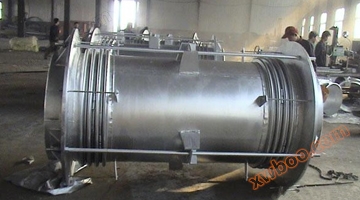

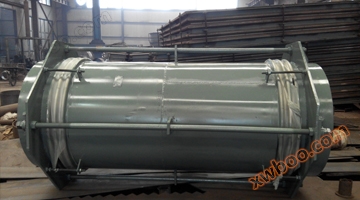

큰 레버 가로 파문 보상기 (DLB): 중간 파이프에 연결된 두 개의 파문 파이프 및 레버, 끝판과 구면과 원추면 개스킷 등의 구조 부품으로 구성되어 있으며, 주로 가로 변위를 흡수하며, 축 방향, 가로, 각 방향 및 이 세 가지 형식으로 합성된 임의의 방향 변위를 보상하는 데도 사용할 수 있다
제품 정보
큰 레버 가로 물결 보정기(DLB):
중간관에 연결된 두 개의 파문관 및 레버, 단판과 구면과 원추면 개스킷 등 구조물로 구성되어 있으며, 주로 가로 변위를 흡수하며, 축방향, 가로방향, 각방향 및 이 세 가지 형식으로 합성된 임의의 방향의 변위를 보상하는 데도 사용할 수 있다.두 끝의 긴 파이프 스풀 방향 변위를 보상하기 위해 90 ° 의 Z 파이프의 중간 스풀 암에 복식 레버형 팽창 바이트를 설치하는 것을 권장합니다.큰 레버 가로형 파문 보상기는 구부러진 파이프 세그먼트의 가로 변위와 양적 값이 크지 않은 각 변위를 보상할 수 있으며, 일반적으로 각 변위를 보상하는 데 사용되지 않는다.이 보상기는 인수관, 두 개의 파문관 및 큰 레버 등의 부품으로 구성되어 있다.그것은 관계 임의의 평면 내의 가로 변위를 흡수할 수 있다.변위 구면 너트는 구면 개스킷을 감아 회전하며, 동시에 레버는 내압을 견디는 추력 능력을 가지고 있다.
용도:
큰 레버 가로형 파문 보상기는 구부러진 파이프의 가로변위와 각변위를 보상할 수 있다
모델:
당사는 DN100-DN5000, 압력 레벨 0.1Mpa-2.5Mpa를 생산합니다.
연결 방법: 1, 플랜지 연결 2, 연결
제품 수평 보상: 사용자 요구 사항에 따라
1. 모델 예:
예: 0.6DLB500-FB-1500
표시: 공칭 지름 500mm, 작동 압력 0.6MPa, 길이 1500mm, 스테인리스 스틸 플랜지 연결의 큰 레버 가로 파문 보상기.
2. 사용설명:
큰 레버 가로형 파문 보상기는 구부러진 파이프 세그먼트의 가로 변위와 각 변위를 보상할 수 있다.
3. 큰 레버 가로 파문 보상기의 받침대 작용력에 대한 계산:
가로 탄력: Fy=Ky·Y 모서리: M=Fy·L
식중: Ky-가로 강도 N/mm Y-가로 실제 변위(변형량) mm
L-튜브에서 보상기 중간점까지의 거리 m.
4. 응용예시 (보상량 및 강도에 대한 온도의 수정을 고려하지 않음)
모 탄소강관도, 공칭 통경 500mm, 작업압력 0.6MPa, 매체온도 350 ℃, 환경최저온도 -10 ℃, 보상기 설치온도 20 ℃, 파이프배치 (그림) 에 따라 큰 레버 가로형 보상기를 설치하여 AB관단 160mm의 가로변위를 보상하는데 사용하며 보상기 피로파괴횟수는 15000회에 따라 고려하여 지지대 AC의 수력을 시험계산한다.
해: (1) AB 파이프 세그먼트의 가로 변위에 따라
Y=160mm，샘플 검사 시 0.6DLB500-FB-2000, 가로 보상량 Y0=193mm, 가로 강도 Ky=22N/mm 선택 가능
(2) A, C 받침대 수력 계산
계산할 때"냉긴"을 고려하고 냉긴량은 실제 보상량의 절반인 1/2Y를 취할 수 있다.
FA=Ky·160/2=22×80=1760(N) MA=FA×2=1760×2=3520（N·m）
FB=Ky·160/2=22×80=1760(N) MB=FB ×2=1760×2=3520（N·m）
즉, A, C 받침대는 각각 1760뉴턴의 추력과 3520뉴턴·m의 힘거리를 견딘다.
