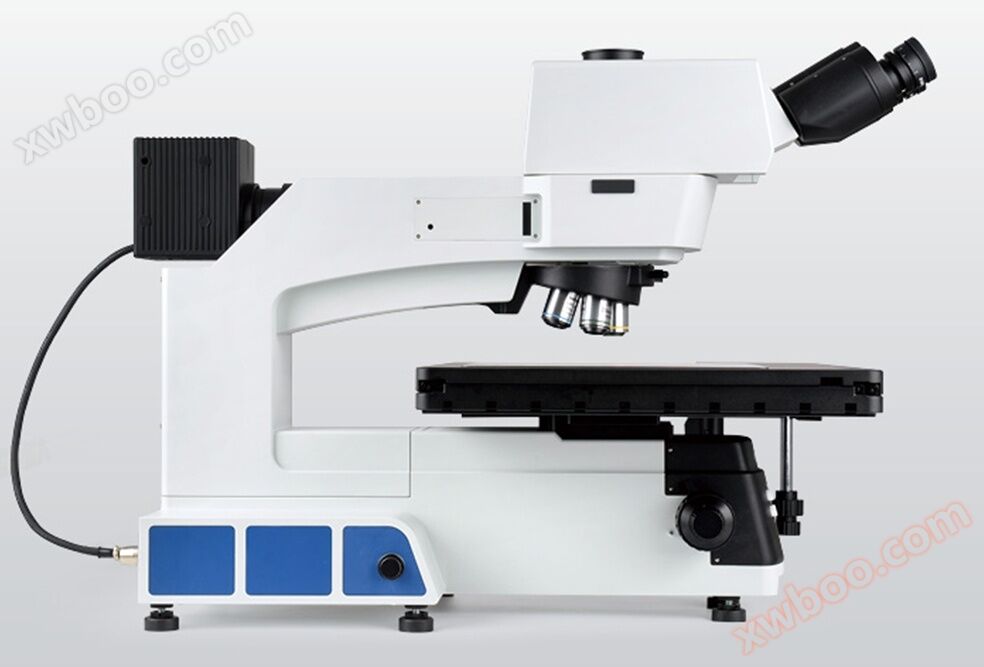

KRTS MX120M 금상현미경

협상 가능업데이트12/08

모델

제조업체의 성격: 생산자

제품 카테고리

원산지 Place of Origin

온라인 상담

개요

KRTSMX120M 시리즈 금상현미경 다단 분광비 관찰 헤드 디자인 새로운 시리즈 관찰통, 넓은 빔 영상 시스템 디자인, 26.5mm 초광시야 관찰을 지원하여 새로운 큰 시야 경험을 선사합니다

제품 정보

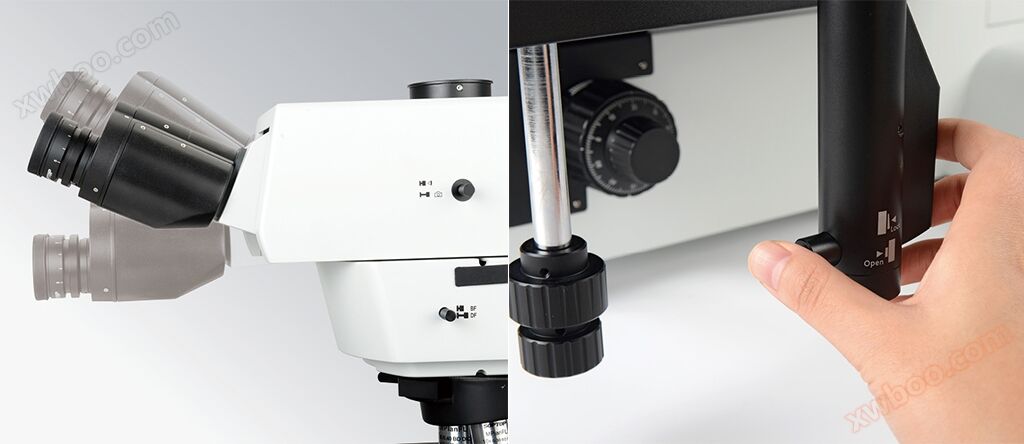

KRTS MX120M 시리즈 금상현미경 다단 분광비 관찰 헤드 디자인 새로운 시리즈 관찰통, 넓은 빔 영상 시스템 디자인, 26.5mm 초광시야 관찰을 지원하여 새로운 큰 시야 경험을 제공합니다.2단식은 경첩 3안 관찰통과 흡사하여 견본의 이동방향이 당신이 고글을 통해 관찰한 방향과 일치하도록 보장하여 조작이 더욱 뜻대로 되도록 한다.3단식 경첩 3안 관찰통은 영상 광선이 100% 2안 관찰 또는 3안 촬영에 사용되는 기초에서 1단 20% 를 추가하여 2안 관찰에 사용하고 80% 를 현미경 촬영에 사용하여 사용자가 동시에 거울 아래 이미지와 영상 이미지를 비교 관찰할 수 있도록 한다;

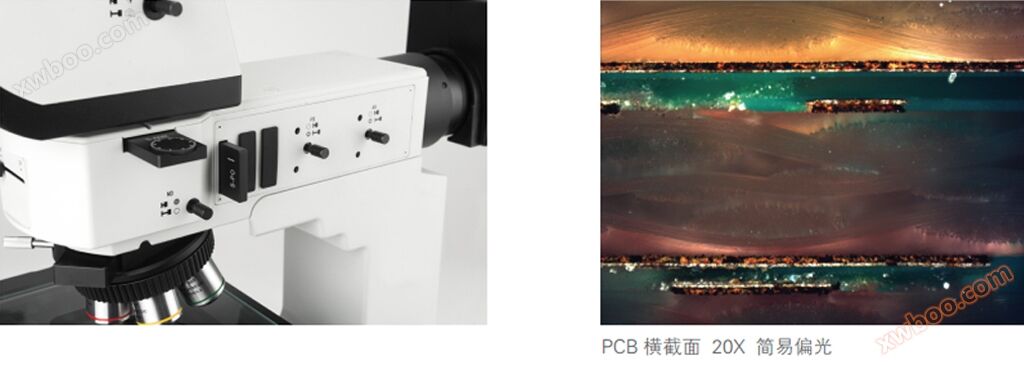

편광 시스템 편광 시스템은 편광기와 편광 검사기를 포함하며 편광 검사를 할 수 있으며 반도체와 PCB 검사에서 잡광을 제거하고 세부 사항을 더 잘 알 수 있습니다.편향 탐지기는 고정식 편향 탐지기와 360도 회전식 편향 탐지기로 나뉜다.360 ° 회전식 편향검사기는 표본을 이동하지 않고 표본이 부동한 편광각도의 광선에서 나타난 상태를 편리하게 관찰할수 있다.편광 시스템의 기초 위에 새로운 연구 개발 미분 간섭기를 탑재하여 노르망스키 미분 간섭 라이닝 시스템을 구축할 수 있다.

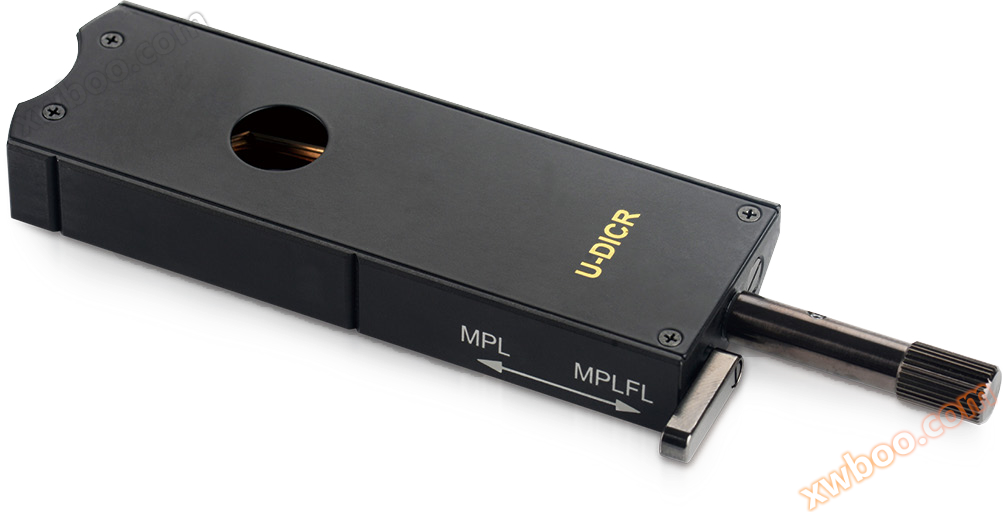

노르망스키 미분 간섭 라이닝 시스템이 새롭게 개발한 U-DICR 미분 간섭 부품은 명장 관찰에서 감지할 수 없는 미세한 고저차를 높은 대비도의 명암차로 전환시켜 LCD 전도성 입자, 정밀 디스크 표면 스크래치 등 입체 부조 형태로 표현할 수 있다.
중성 밀도 필터 연동 명암장 관찰 설계 조명기 앞부분의 다이얼은 명암장 관찰 전환을 더욱 편리하게 할 수 있으며 중성 밀도 필터 (ND50) 연동 기능을 갖추고 있다.암장 관찰 시 일반적으로 광원을 명장 관찰보다 더 밝게 켜야 하기 때문에, 이 기능은 사용자가 암장에서 명장으로 전환할 때 눈이 강한 빛의 자극을 받지 않도록 설계하여 사용의 편안함을 높일 수 있다.

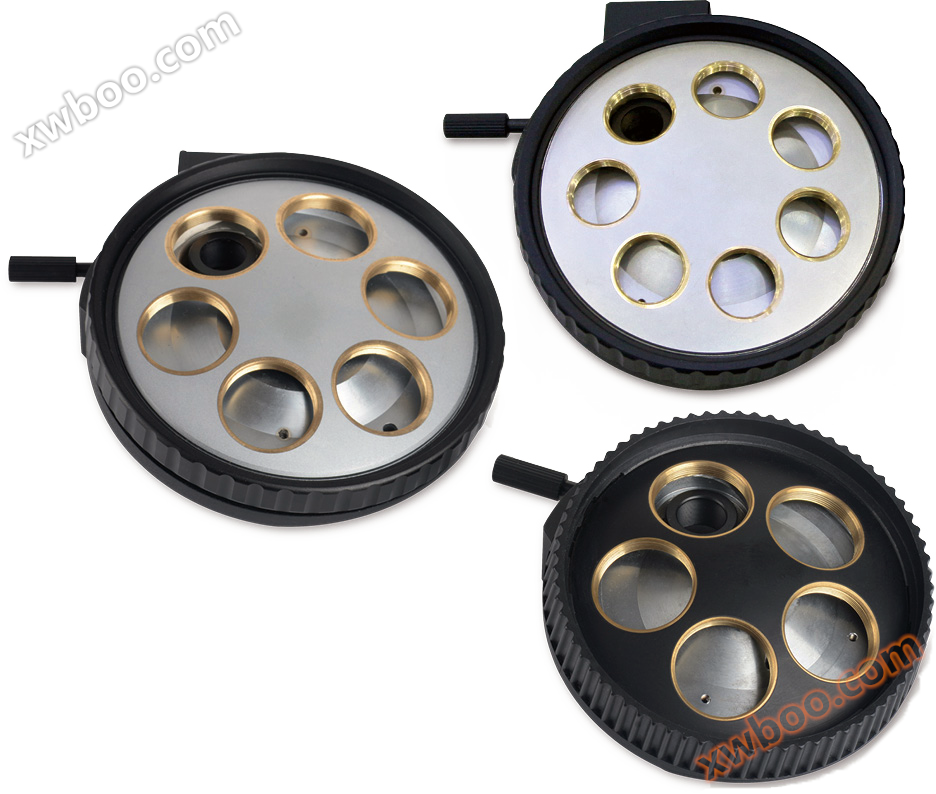

물경변환기, 다공선택다공물경변환기는 같은 표본의 관측점에 대해 련속적으로 더욱 합리한 저, 중, 고증폭배률을 관찰할수 있다.새로운 대물렌즈 변환기는 광축과 회전축 사이의 각도를 15 ° 로 낮추어 대중정밀도와 초점정밀도를 높이고 외관을 더욱 치밀하게 한다.
광학 시스템
전체 명암장 겸용 물경을 동시에 설계해 암장 조명 밝기가 기존 암장 물경보다 2배 이상 높아졌다.새로운 디자인의 긴 작업 거리 물경, 반복 소색차 기술, 다층 광대역 도금 기술, 장수명 LED 광원, 다양한 고도 기능화 부속품과 함께 50X 물경의 유효 작업 거리 7.9mm, 100X 물경의 유효 작업 거리도 2.1mm, 20X 초장거리 작업 거리 금상 물경은 MX 모델의 응용 분야를 대폭 확장했다., 각종 검사 수요를 만족시킬 수 있으며, 명장, 간이 편광, 미분 간섭 관찰에 사용할 수 있으며, LCD 업계/TFT 유리/COG 전도성 입자 압흔, 입자 폭파 검사를 위한 것이다.

모바일 플랫폼
12인치 3층 기계 이동 플랫폼, 저핸드 X, Y 방향 동축 조절;플랫폼 면적 525 × 330mm, 여정 210 × 210mm, 유리 적재물 대판;클러치 손잡이가 있어 전 여정 범위 내에서 빠르게 이동할 수 있습니다.유리 적재 대판 (투명, 반사용).

버튼 터치로 생산성 향상
KRTS MX120M 대물경과 공경광맹은 새로운 전동제어시스템을 채용하였는데 그 조작버튼은 계기의 바로 앞에 위치해있어 손에 닿을수 있다.인간적인 전기 설계는 잦은 수작업 절차를 피할 수 있을 뿐만 아니라 검사 작업도 더욱 정확하고 유연하게 할 수 있습니다.

방진 브래킷 설계
동체는 6단 지지대로 지탱되고 저중심, 고안정성 전금속 랙으로 강력한 내진 기능을 갖추고 있어 상질의 안정을 확보한다.

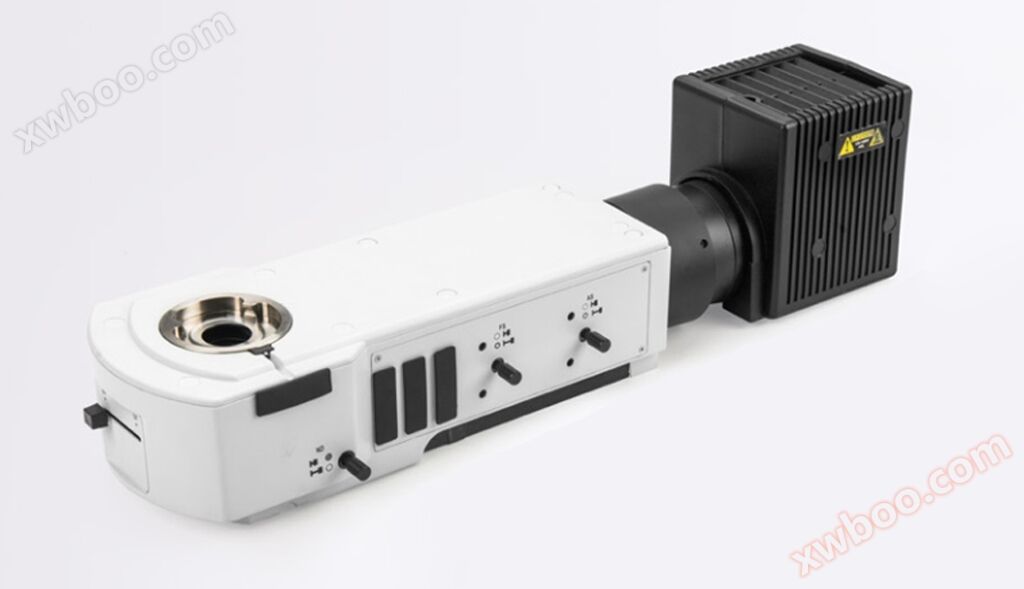

반사 조명기

단일 고출력 5W 흰색 LED 조명, 사선 조명 메커니즘.비스듬한 조명으로 전환할 때 물체 표면의 서로 다른 재질 부분에 입체 도안을 나타내 관찰의 대비도와 시각 효과를 증가시킬 수 있다.

고객의 테스트 요구 사항을 충족하는 다양한 관찰 방법

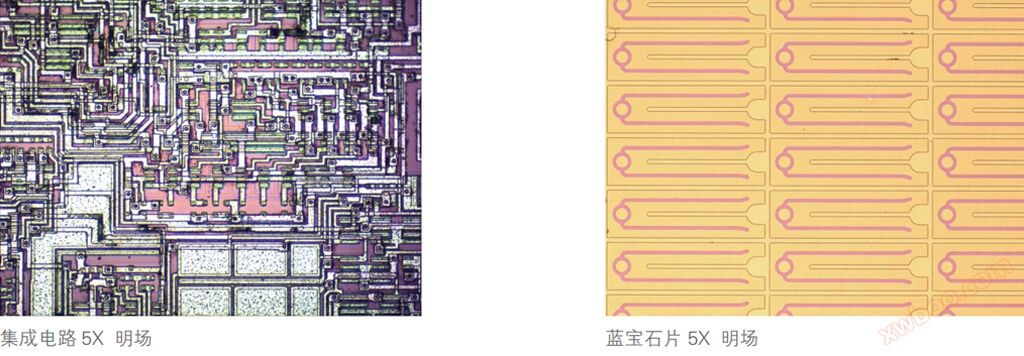

명장 관찰: 원심 코라 반사 조명 시스템, 새로운 디자인의 무한 원거리 머슴으로 평장 소색차 금상물경을 만들면 낮은 배에서 높은 배까지 선명하고 평탄하며 밝은 고화질 현미경 이미지를 얻을 수 있다.

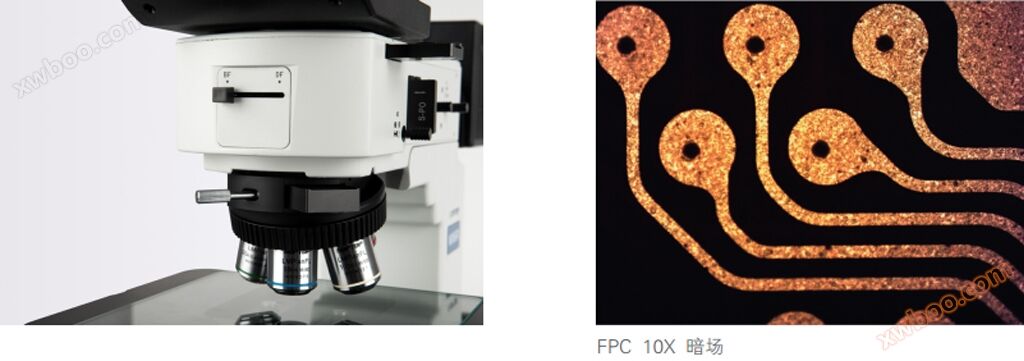

암장 관찰: 암장 조명 레버를 지정된 위치로 당기면 암장 기능을 사용할 수 있으며 물체 표면의 각종 스크래치, 불순물 점 및 기타 미세한 결함을 관찰할 수 있다.감쇠편을 내장하여 명암장이 전환될 때 광선의 격렬한 변환이 눈에 미치는 자극을 감소시킨다.

간이 편광 관찰: 편광 탐지기 및 편광 탐지기 삽입판을 조명기의 지정된 위치에 삽입하면 간이 편광 관찰을 할 수 있다.편파탐지기는 고정식과 360도 회전식 두 종류로 나눌 수 있다.

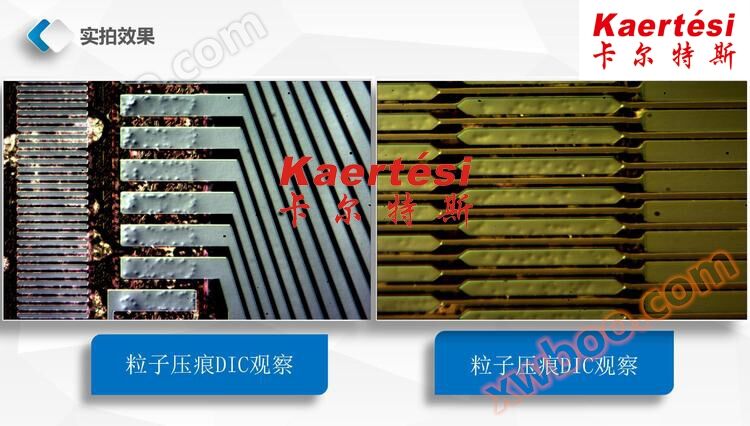

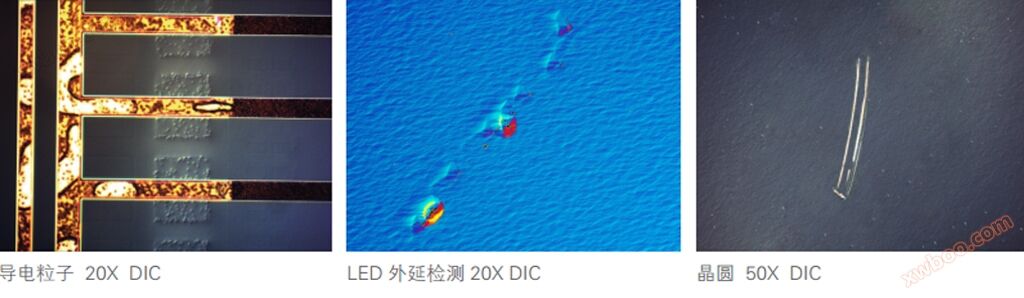

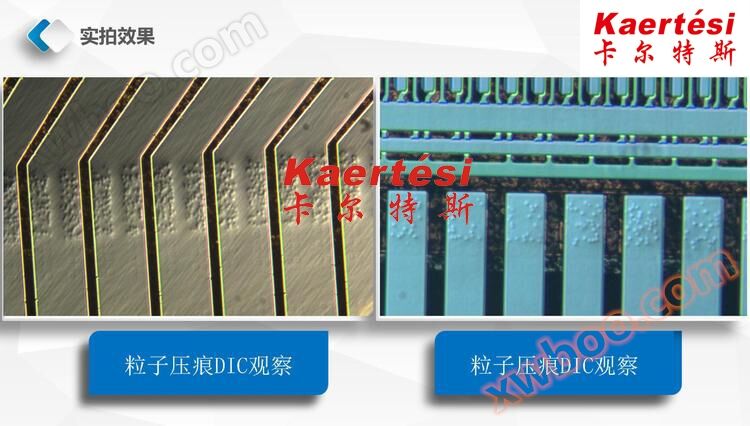

DIC 미분 간섭 관찰: 직교 편광에 DIC 프리즘을 삽입하면 DIC 미분 간섭 관찰이 가능합니다.DIC 기술을 사용하면 샘플 표면의 미세한 고저 차가 뚜렷한 부조 효과를 발생시켜 이미지의 대비를 크게 높일 수 있다.DIC 기능이 있는 물경과 일치하여 전체 시야의 간섭 색을 일치시킬 수 있으며, 미분 간섭 효과가 매우 뛰어나고 고배율 물경의 DIC 효과도 비교적 좋다.

노먼스키 미분 간섭 라이닝 시스템

새로 개발한 U-DICR 미분간섭부품은 명장관찰하에서 검사할수 없는 미세한 고저차를 높은 대비도의 명암차로 전환시켜 립체부조형식으로 표현할수 있다. 례를 들면 LCD전도립자, 정밀디스크표면의 스크래치 등이다.

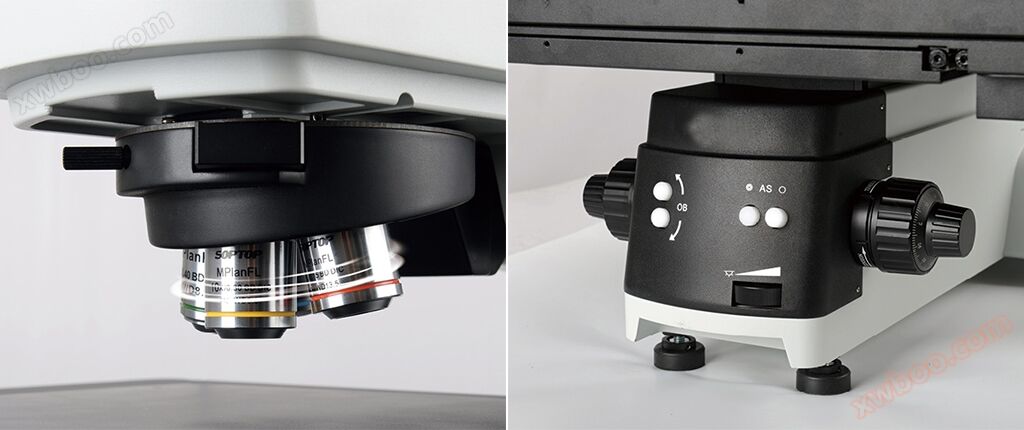

고성능 대물렌즈 변환기

MX 모델의 동글은 정밀 베어링 디자인으로 회전 감촉이 가볍고 편안하며 반복 위치 정밀도가 높으며 물경 전환 후의 동심도도 비교적 잘 제어되어 MX 시리즈 모델의 구성 및 기능에 따라 다른 모델의 동글을 선택할 수 있다.

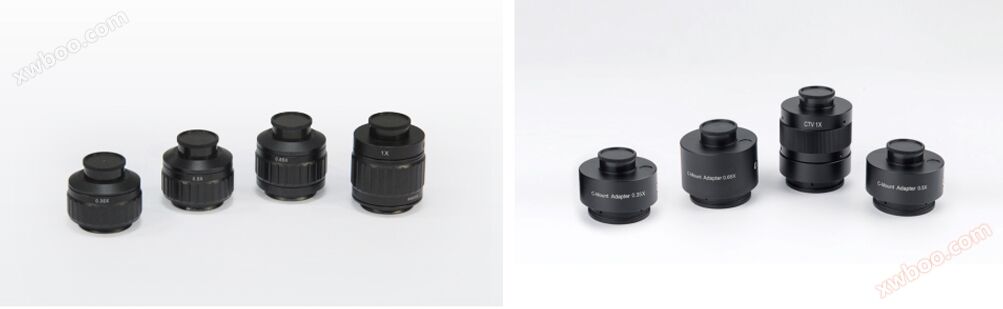

사진/촬영 액세서리

삼목 관찰통에는 촬영 카메라 장치를 부착하여 두 눈으로 관찰한 이미지를 모니터나 컴퓨터로 출력하여 이미지 분석, 처리, 저장 또는 전송할 수 있다.전용 C 인터페이스와 트렁크 렌즈를 사용하여 디지털 카메라와 연결하여 사진을 빠르게 찍고 이미지를 얻을 수 있습니다.

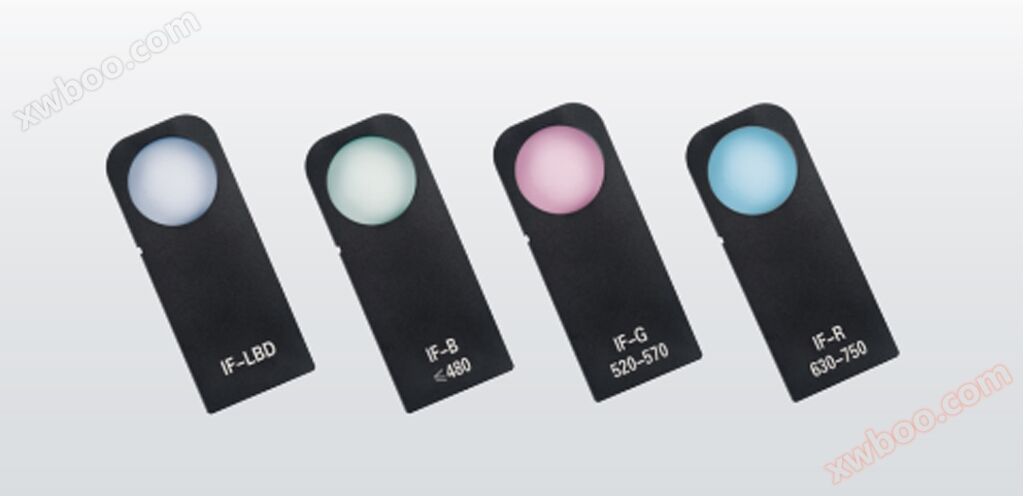

다양한 간섭 필터 옵션

12V100W 할로겐 램프를 사용할 때 조명을 켤 때 LBD 일광형 필터를 선택하면 빛을 자연 일광의 색으로 필터링하고 이미지 배경을 부드럽고 밝게 할 수 있다.특정 산업 검사의 필요에 따라 가장 좋은 이미지 효과를 얻기 위해 다른 색상의 필터를 선택하여 광선 스펙트럼을 조정할 수 있습니다.

모델	KRTS MX120M	KRTS MX120MT
관찰 방법	명장/사선 조명/편광/DIC	명장/사선 조명/편광/DIC/투과광
광학 시스템	무한 원색차 교정 광학 시스템
안경	고안점 대시야 평장안경PL10X/25mm, 시각 조절 가능, 눈금 십자 분할판 포함
	고안점 대시야 평장안경PL10X/26.5mm, 눈금 조절 가능, 눈금 십자 분할판 포함 (옵션)
	고안점 대시야 평장안경PL15X/16mm(옵션)
관찰통	30° 기울기, 정상, 무한 원거리 경첩 3통 관찰통, 동간 조절 ：50-76mm, 분광비100:0또는0:100(지원25/26.5mm시야)
	30° 기울기, 역상, 무한 원거리 경첩 3통 관찰통, 동간 조절 ：50-76mm, 3단 분광비0:100；20:80；100:0(지원25/26.5mm시야)
	5-35° 기울기 조절 가능, 정상, 무한 원거리 경첩 3통 관찰통, 동거리 조절:50-76mm, 단일 뷰 조정: ±5 굴절도, 2단 분광비100:0또는0:100(지원22/23/16mm시야)
물경	긴 작업 거리 평장 명암장 소색차 금상물경5X LMPL5X /0.15 WD10.8mm
	긴 작업 거리 평장 명암장 소색차 금상물경10X LMPL10X/0.30 WD10mm
	긴 작업 거리 평장 명암장 소색차 금상물경20X LMPL20X/0.45 WD4mm
	긴 작업 거리 평장 명암장 소색차 금상물경50X LMPLFL50X/0.55 WD7.9mm
	긴 작업 거리 평장 명암장 소색차 금상물경100X LMPLFL100X/0.80 WD2.1mm(옵션)
	무한 원장 작업 거리 명암장 반복소색차 금상물경(5X、10X、20X、50X、100X) (옵션)
	초장거리 작업거리 명암장 반복소색차 금상물경(20X) (옵션)
어댑터	명암장 6공 전동 변환기, 벨트DIC슬롯
초점 조절 기구	반사식 랙, 전면 로우 핸드 굵기 및 마이크로 동축 초점 조절 장치.스케줄을 조잡하게 조정하다.33mm, 미세 조정 정밀도0.001mm. 하락을 방지하는 조절 밴딩 장치와 무작위 상한선 장치가 장착되어 있습니다.내장형100-240V광택 밝기로 어두운 비틀림과 리셋 비틀림을 설정하는 광전압 시스템.	전면 로우 핸드 굵기 및 마이크로 동축 초점 조절 장치인 투명, 반사 랙스케줄을 조잡하게 조정하다.33mm, 미세 조정 정밀도0.001mm. 미끄럼 방지 조절 이완 장치 및 임의 상한 비트 장치 포함 . 내장형100-240V광전압 시스템,5W따뜻한 색LED투과광 조명 시스템으로 상하광을 독립적으로 제어할 수 있다.
적재대	오른손 14×12 인치 3층 기계식 모바일 플랫폼, 로우 핸드X、Y방향 동축 조정;플랫폼 면적718mmX420mm, 범위 이동:356mmX305mm 클러치 손잡이가 있어 전 여정 범위 내에서 빠르게 이동할 수 있습니다.유리 적재 대판(반사용)
전동 플랫폼(선택 구매)	면적495mmX641mm, 범위 이동:306mmX306mm; 소프트웨어 제어X、Y이동, 위치 정밀도 반복,（3+L/50）μm태블릿 포함
현미경 경체	동축 굵게 조정 및 스트로크 굵게 조정35mm, 미세 조정 정밀도0.001mm,, 굵은 조절 기구 상한 위치 및 느슨한 조절 장치를 가지고 있다.내장형90-240V광전압 변압기, 1소켓 전원 출력(투과반사 시스템은 2소켓 전원 공급 장치 출력)
반사 조명기 시스템	가변 시야 광맹과 공경 광맹을 띠고 모두 중심을 조절할 수 있다;필터 슬롯 및 편광 장치 슬롯 포함,비스듬한 조명으로 레버를 전환합니다.12V100W할로겐 램프, 빛 강도 연속 조절 가능
투사 조명 시스템	없음	단일 고출력5W LED, 흰색, 빛의 강도를 연속적으로 조절할 수 있습니다.N..A.0.5가변 구경 광맹이 있는 스폿 렌즈
편광	편향 검사 가능360도 회전, 편향 렌즈 및 고정식 편향 렌즈 모두 광로 이동 가능
추가 첨부 (옵션)	반사용 간섭 필터 그룹 ; 고정밀 마이크로미터 ；DIC구성 요소, 산업용 카메라, 소프트웨어
