224 온도 모니터

미국 레이크 쇼어 (Lake Shore) 사의 224 형 온도 모니터는 넓은 온도 범위 (저온에서 고온까지) 에서 최대 12 개의 센서 입력 채널을 동시에 감지 할 수있는 정확한 온도 측정을 제공합니다.연구원들이 정확한 저온 측정을 해야 할 때 224 온도 모니터는 우수한 측정 성능을 보였다.Lake Shore사의 Cernox 센서와 함께 224 온도 모니터는 최저 온도에서 300mK까지 측정할 수 있는 광범위한 온도 범위 내에서 안정적이고 신뢰할 수 있는 온도 측정을 할 수 있다.

224 온도 모니터

미국 레이크 쇼어 (Lake Shore) 사의 224 형 온도 모니터는 넓은 온도 범위 (저온에서 고온까지) 에서 최대 12 개의 센서 입력 채널을 동시에 감지 할 수있는 정확한 온도 측정을 제공합니다.연구원들이 정확한 저온 측정을 해야 할 때 224 온도 모니터는 우수한 측정 성능을 보였다.Lake Shore사의 Cernox 센서와 함께 224 온도 모니터는 최저 온도에서 300mK까지 측정할 수 있는 광범위한 온도 범위 내에서 안정적이고 신뢰할 수 있는 온도 측정을 할 수 있다.

Cernox 박막식 저항형 온도 센서는 저온에서 높은 감도와 낮은 자기장 감지 오차를 가지고 있으며, 224 온도 모니터는 이러한 널리 사용되는 Cernox 센서와 함께 사용하기에 최적화되어 설계되었으며, 검증된 고정밀 입력 회로를 포함하여 336 온도 조절기와 비슷한 많은 기능 특성을 가지고 있습니다.Cernox 센서 외에도 224 온도 모니터링은 백금 저항 센서, Lake Shore사의 DT-670과 같은 다른 음온도 계수 저항형 온도 센서, 양온도 계수 저항형 온도 센서를 지원합니다.저온 응용에서 224 온도 모니터는 대학이나 연구소에서 다양한 유형의 센서에 대한 온도 모니터링이 필요한 응용에 적용됩니다.예를 들어 224는 실리콘 다이오드 센서와 함께 사용하면 냉동기나 저온 가스 제품을 정확하게 측정할 수 있다;백금 저항이나 로듐철 온도 센서와 함께 사용하면 액체 질소 온도 영역의 온도를 정확하게 측정할 수 있다.

미국 Lake Shore 224의 각 채널은 하나의 시스템에서 키 포인트가 연결되지 않는 온도를 동시에 반영하기 위해 다양한 유형의 센서를 연결하도록 설정할 수 있습니다.예를 들어, 여러 저온 냉각 시스템의 온도 (예: 액체 질소 두바, He4 저온 온도 조절기, 폐쇄 순환 냉각기) 를 모니터링하는 데 사용됩니다.또는 한 온도 시스템에서 다른 등급의 온도 측정;또는 열 그라데이션 측정;또는 핵심 포인트 잔여 온도 측정;또는 누열 검사;또는 기타 다중 테스트 저온 응용 프로그램각 채널의 경보는 별도로 설정할 수 있으며, 경보는 유닛의 계전기를 실행하여 다른 장치를 트리거하거나 소리 안내를 할 수 있다.계전기는 고, 저 경보점 밖에서 집행할 수도 있고, 높낮이 경보점 이내에서 집행할 수도 있다.

224 온도 모니터의 주요 특징

•Lake Shore의 강력한 저온 온도 모니터

• 12개의 입력 채널

• 고온이나 저온에서 300mK까지 정밀 측정 가능

• Cernox 센서의 온도 모니터링을 위해 여러 센서가 모니터링해야 하는 랩 환경에 적합

• 이더넷, USB 및 IEEE-488 컴퓨터 인터페이스

• 직관적인 운영 인터페이스

• 사용자가 각 채널의 디스플레이를 개별적으로 정의할 수 있음

• CE 인증

각 입력 채널에 대한 독립적인 설정

224 온도 모니터는 12 개의 독립적 인 채널을 가지고 있기 때문에 각 입력 채널은 6 핀의 DIN 인터페이스이며 각 입력 채널은 한 시스템의 다른 키 포인트의 온도를 모니터링하는 동안 유형의 온도 센서를 연결할 수 없습니다.채널 A와 채널 B 두 채널은 전용 채널이며 스캔 기능이 없으며 업데이트율은 초당 10개입니다.다른 10개의 채널은 스캔 가능한 채널입니다. 채널 C와 채널 D는 최대 5개의 센서를 연결할 수 있습니다. 이 스캔의 채널 업데이트율은 1-10개의 판독/초 중 하나일 수 있습니다. 업데이트율은 여러 센서를 동시에 연결하느냐에 따라 달라집니다.

4개의 채널 중 하나(A, B, C 또는 D)를 눌러 각 채널의 표시 모드를 탐색하거나 변경합니다.

224 온도 모니터는 고해상도로 빠른 측정이 가능한 24비트 아날로그-디지털 전환 카드를 갖춘 것이 특징이다.광학 분리 입력 회로는 회선 소음을 감소시킵니다. 이 간섭 왜곡 저량 측정은 중복 가능한 센서 측정을 제공합니다.

인센티브 전류 반전 기능은 저항형 온도센서를 사용하면 발생하는 열전세 오차를 줄였다.이와 동시에 격려전류는 온도가 300mK로 낮은 측정을 확보하였다.자동 스레드 기능을 사용할 때 스레드는 자동으로 선택되기 때문에 인센티브 전압은 10mV 이하이므로 센서의 최소 자열 효과를 보장하는 동시에 센서가 정확한 측정을 완료하기 위해 충분한 인센티브를 얻을 수 있습니다.

로컬 또는 원격 작업을 위한 모니터

로컬 온도 모니터링의 경우, 224 온도 모니터의 전면 패널은 LCD LED 백라이트 디스플레이를 사용하여 동시에 최대 12개의 판독을 표시할 수 있으며, 센서 채널의 판독만 표시하여 디스플레이를 확대할 수도 있다.

온도 모니터링은 또한 네트워크를 통해 224 온도 모니터의 이더넷 포트를 사용하여 온도 판독을 원격으로 탐색하거나 로컬 컴퓨터로 데이터를 원격으로 다운로드하거나 TCP/IP 네트워크를 통해 원격으로 어느 곳에나 연결할 수 있습니다.224 온도 모니터의 아이콘 레코더 기능도 게이트를 통해 사용할 수 있어 온도 판독에 아이콘을 쉽게 표시할 수 있다.USD 또는 IEEE488 인터페이스를 통해 224 온도 모니터가 데이터 수집 시스템과 통신할 수도 있습니다.

직관적이고 구성 가능한 디스플레이

224 온도 모니터 전면 패널에는 23개의 조작 가능한 버튼이 있어 사용자 조작 인터페이스가 직관적이고 224 온도 모니터의 기능을 쉽게 구성할 수 있다.

편의성을 높이기 위해 각 센서의 입력 채널을 사용자 정의하여 센서의 입력 채널 위치를 기억하거나 판단하는 추측을 줄일 수 있습니다.

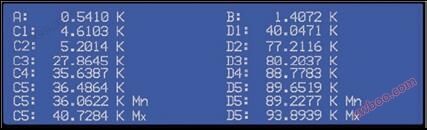

사용자 정의 디스플레이 모드를 사용하면 각 채널마다 다른 내용을 표시할 수 있습니다. 위의 그림에는 사용자가 태그를 만든 4개의 주요 채널이 표시되어 있고, 아래의 사진은 모든 12채널 판독수를 표시합니다.

해당 커브 저장

Lake Shore사의 336 온도 조절기와 마찬가지로 224 온도 모니터에는 실리콘 다이오드, 백금 저항, 산화 루테늄 센서의 표준 곡선이 포함됩니다.

모니터의 지울 수없는 메모리 칩을 사용하면 200 포인트 LakeShore에서 교정 된 센서 커브 또는 사용자 커브 39 개를 저장할 수 있습니다.Lakeshore는 또한 사용자가 컴퓨터를 통해 센서 온도 곡선을 모니터에 업로드하거나 복사 할 수있는 curve handler 소프트웨어를 제공 할 수 있습니다.표준 커브보다 정밀도가 높은 측정이 필요한 경우 LakeShore사의 SoftCal도 224 온도 모니터에 포함됩니다.™계산법은 이렇게 하면 규소2급관과 백금저항센서의 더욱 높은 정밀도의 온도곡선을 생성할수 있으며 사용자곡선으로 모니터에 저장할수 있다.
